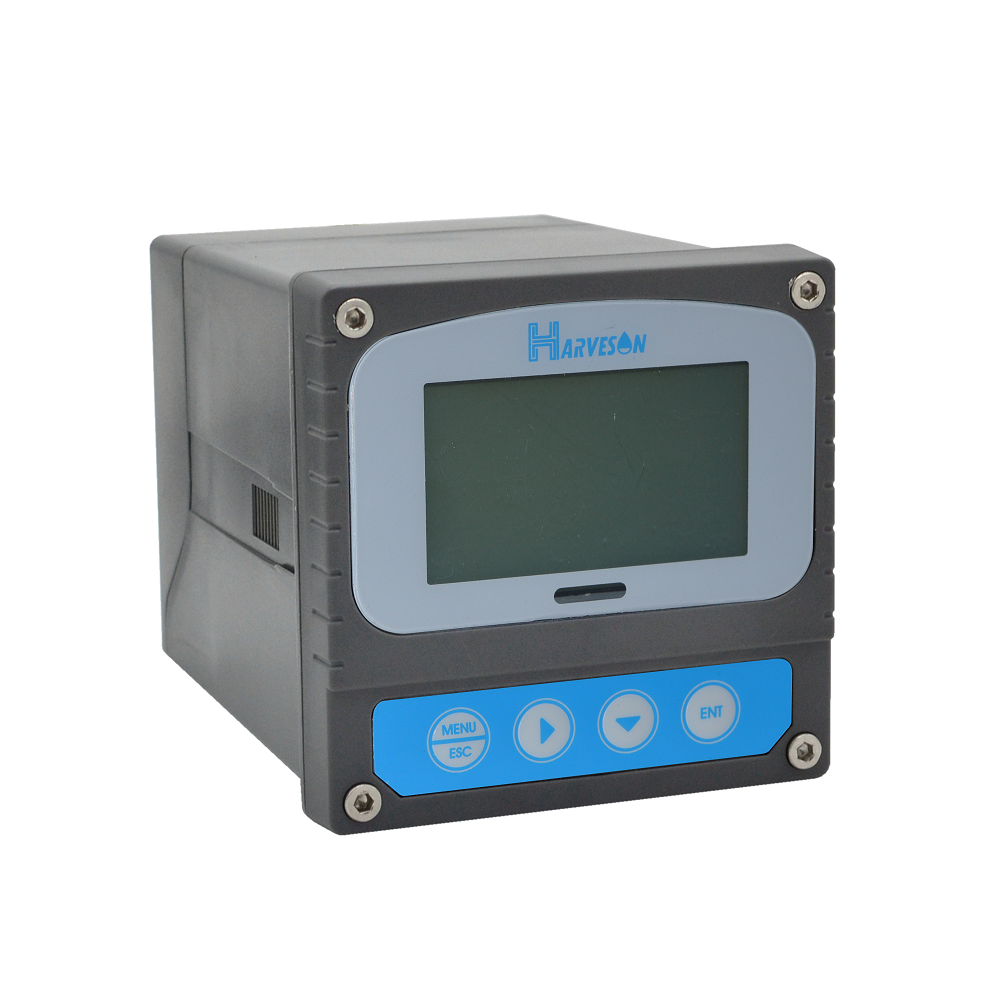

工业在线电导率仪(以下简称仪表)是带微处理器的水质在线监测仪。该仪表配置不同类型、不同常数的电导率电极,用于对水溶液的电导率值/TDS值和温度值进行连续监测和控制。广泛用于电厂、石油化工、冶金、纸业、环保水处理、轻工电子等领域。如电厂冷却水、补给水、饱和水、凝结水和炉水、离子交换、反渗透EDL、海水蒸馏等制水设备原水和产水水质的监测和控制。
仪表采用LCD液晶显示屏;智能型中文菜单操作;具有电流或通讯输出,测量范围自由设定,高低超限报警提示和两组继电器控制开关、迟滞量范围可调;自动或手动温度补偿;
根据用户需要可提供【流通式】【管道式】【沉入式】【法兰式】等多种形式安装流程的电导率电极。
1、智能性:采用单片微处理机完成电导率值测量、温度测量和补偿;
2、人机对话:菜单操作结构,使用者按照屏幕上的提示就可操作;
3、多参数同屏显示:同时显示电导率值、温度值和工作状态;
4、软件设定输出方式:软件选择0~10mA或4~20mA、20~4mA输出;
5、测量范围和报警上、下限自由设定;上、下限超限报警提示;
6、两组继电器控制,迟滞量控制范围可调;
7、自设密码和服务指南:用户可以自设或修改密码,以免无关人员进入造成误操作;为用户提供技术支持和售后服务联系方法。
整套测量系统主要由仪表(二次仪表)和电导率电极(一次仪表)两部分组成,电极接触被测溶液,仪表显示被测水溶液的电导率值/TDS值和温度值及工作状态。
测量原理:为避免电极极化,仪表产生高稳定度的正弦波信号加在电极上,流过电极的电流与被测溶液的电导率成正比,仪表将电流由高阻抗运算放大器转化为电压信号后,经程控信号放大、相敏检波和滤波后得到反映电导率的电位信号;微处理器通过开关切换,对温度信号和电导率信号交替采样,经过运算和温度补偿后,得到被测溶液在25℃时的电导率值和当时的温度值。
温度补偿原理:电解质溶液电导率受到温度变化的影响,需要进行温度补偿。弱的水溶液的温度系数为2.00%℃,浓度越大,温度系数越小。对较低浓度(1µS·cm-1)溶液的温度系数不采用2.00%℃,而由用户设置,范围为0.00~9.99%。
测量范围(量程根据不同电极常数设定) | K=0.01 电导率:0~20µS·cm-1 ;TDS:0~10mg/L; |
K=0.1 电导率:0~200µS·cm-1 ;TDS:0~100mg/L; | |
K=1.0 电导率:0~4000µS·cm-1;TDS:0~2000mg/L; | |
K=10.0 电导率:0~40.0mS·cm-1 ;TDS:0~20000mg/L; | |
K=30.0 电导率:0~100.0mS·cm-1 ;TDS:0~50000mg/L; | |
温 度:0~150℃(根据配置电极); | |
分辨率 | 电导率:0.01µS·cm-1;0.01 mS·cm-1 ; TDS:0.01mg/L;0.01g/L 温 度:0.1℃; |
仪表基本误差 | 电导率/TDS:±1.0%F·S±1个字,温度:±0.5℃; |
电子单元自动或手动温度补偿范围 | 0~150℃(基准温度25℃); |
电子单元自动温度补偿误差 | ±0.3%F.S; |
电子单元稳定性 | ±0.1%F.S±1个字/24h |
电子单元的重复性误差 | ≤0.1%F.S±1个字; |
电子单元报警误差 | ±1%F.S; |
电子单元输出电流误差 | ±1%F·S; |
信号输出 | 0~10mA(负载电阻<1.5KΩ); 4~20mA(负载电阻<750Ω); 20~4mA(负载电阻<750Ω); |
两组继电器控制触点 | 3A 240VAC,3A 28VDC或120VAC; |
供电电源(选配) | 85~265VAC±10%,50±1Hz,功率≤3W; 9~36VDC,功率≤3W; |
外型尺寸 | 98×98×130mm; |
安装方式 | 盘装(嵌入式); |
开孔尺寸 | 93×93mm; |
仪表重量 | 0.6kg; |
工作环境 | 环境温度:-10~60℃;相对湿度:不大于90%;除地球磁场外周围无强磁场干扰。 |
