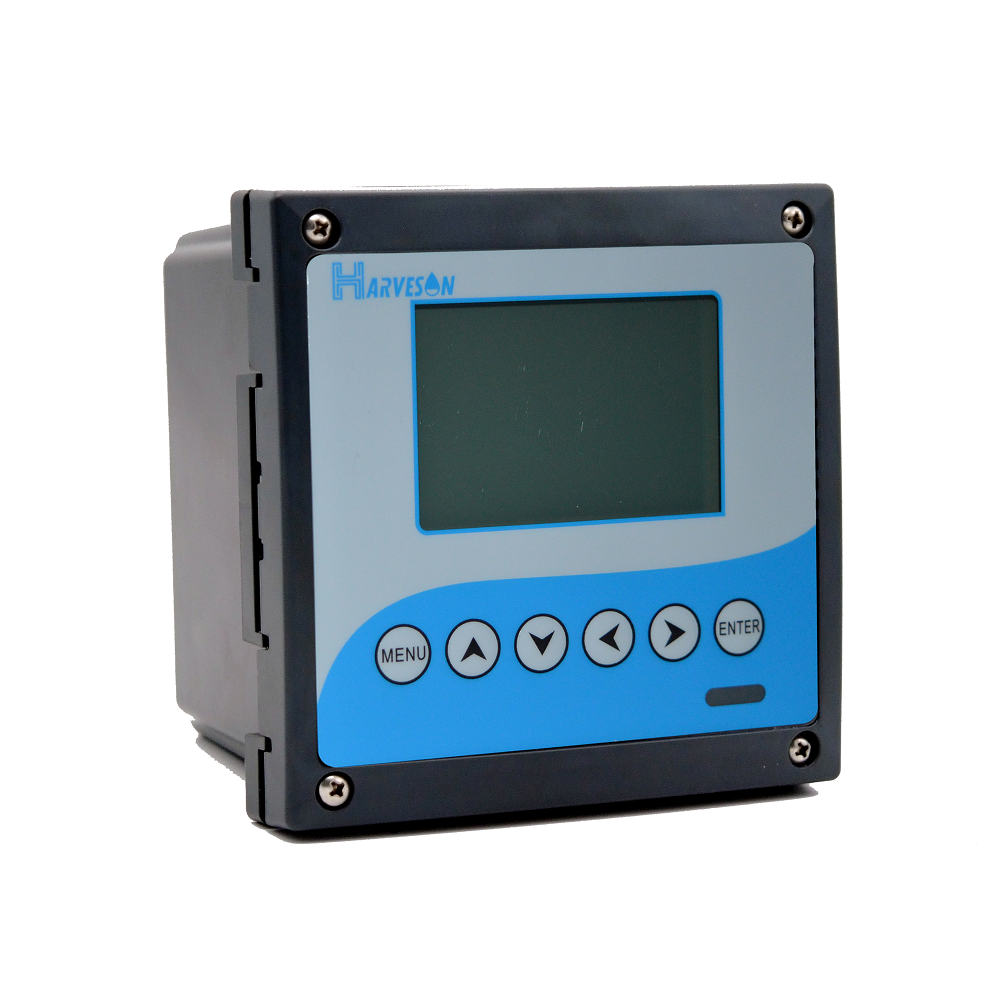

工业在线pH/ORP 计(以下简称仪表)是带微处理器的水质在线监测仪。该仪表配置不同类型的pH(或ORP)电极,广泛用于电厂、石油化工、冶金电子、采矿业、造纸业、生物发酵过程、医药、食品饮料、环保水处理、养殖等各个行业,对水溶液的pH(酸碱度)值或ORP(氧化还原电位)值和温度值进行连续监测和控制。如电厂补给水、饱和水、凝结水、一般工业水、生活用水和废水。
仪表采用LCD液晶显示屏;智能型中/英文菜单操作;具有电流输出,测量范围自由设定,高低超限报警提示和三组继电器控制开关、迟滞量范围可调;自动或手动温度补偿;电极多种自动标定方式。
根据用户需要可提供【流通式】【沉入式】【管道式】【法兰式】等多种形式安装流程的pH(或ORP)电极。
整套测量系统主要由仪表(二次仪表)和pH/ORP电极(一次表)两部分组成,pH(或ORP)电极接触被测水溶液,仪表显示水溶液的pH(或ORP)值和温度值及工作状态。
1、智能性:采用单片微处理机完成pH(或ORP)值测量、温度测量和补偿;
2、双高阻前置放大器:输入阻抗高,防噪音,抗干扰能力强;
3、二点标定和三点标定及已知浓度标定等多种标定方式;
4、人机对话:菜单操作结构,使用者按照屏幕上的提示就可操作;
5、多参数同屏显示:同时显示pH(或ORP)值、温度值和工作状态;
6、两路输出信号:软件选择0~20mA或4~20mA或20~4mA输出;
7、测量范围和报警上、下限自由设定;上、下限超限报警提示;
8、三组继电器控制开关,迟滞量控制范围可调;
9、自设密码:用户可以自设或修改密码,以免无关人员进入造成误操作;
仪表由信号测量、运算、显示及面板指令等组成。pH和温度的变送阻抗变换,将pH变为59.16mV/pH(25℃)低阻信号;将NTC变换为电压信号。
仪表与pH(或ORP)电极配套,实现对溶液酸碱度的pH(或ORP)值监测,传感器是由pH(或ORP)玻璃电极和甘汞(或Ag/AgCl)参比电极组成的电池,依据能斯特方程产生与溶液pH值相关的电位差:Ex=Eo+SpH。
该电位差经具有高输入阻抗的前置放大器放大,热敏元件送出对应温度值的信号,两组信号被放大后经A/D转换,通过I/O接口芯片,经单片微处理器运算后在显示屏上醒目显示。
测量范围 | pH:-2.000~16.000pH; ORP:-1999~+1999mV; 温度:-5~150.0℃; |
分辨率 | pH:0.001pH; ORP:1mV; |
基本误差 | pH:±0.02pH;ORP:±5mV;温度:±0.3℃; |
自动或手动温度补偿范围 | 0~150℃; |
稳定性 | pH:≤0.02pH/24h;ORP:≤2mV/24h; |
信号输出 | 0~20mA(负载电阻<750Ω); |
4~20mA(负载电阻<750Ω); | |
0~4mA(负载电阻<750Ω); | |
三组继电器控制触点 | 3A 250VAC,3A 28VDC或120VAC; |
供电电源(选配) | 85~265VAC±10%,50±1Hz,功率≤3W; 9~36VDC,功率:≤3W; |
外型尺寸 | 144×144×118mm; |
安装方式 | 盘装(嵌入式)/墙挂; |
开孔尺寸 | 138×138mm; |
工作环境 | 环境温度:-10~60℃;相对湿度:不大于90%;除地球磁场外周围无强磁场干扰。 |
